旋進旋渦流量計的測量原理及優點
發布時間：2020-06-18 07:43:24

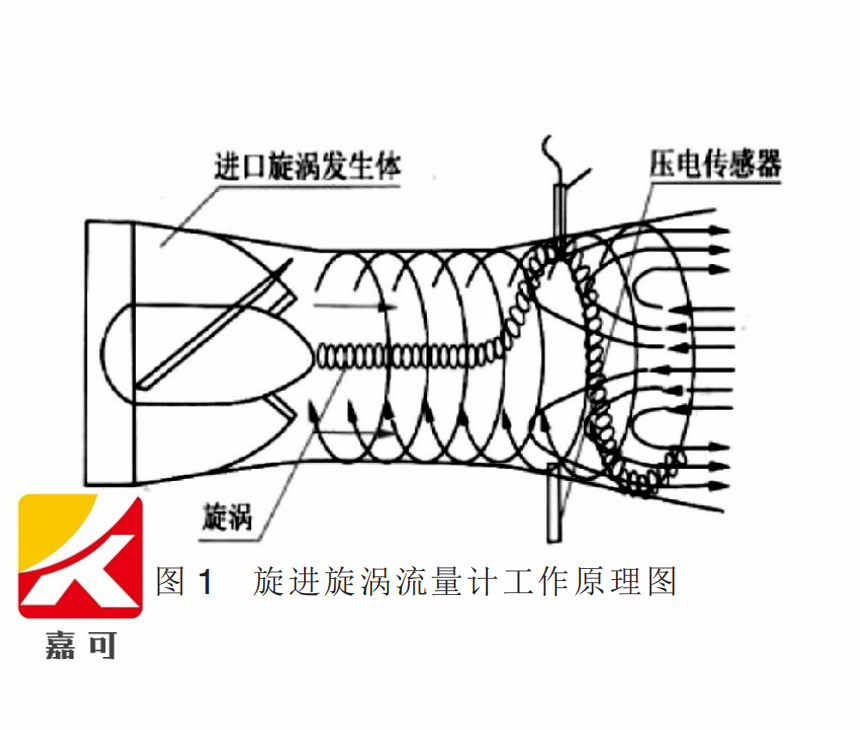

旋進旋渦流量計流量傳感器的流通剖面類似文丘里管的型式。在入口側安放一組螺旋形導流葉片，當流體進入流量傳感器時， 導流葉片迫使流體產生劇烈的旋渦流。 當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。 該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測組件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。 信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。 其工作原理圖如下：
盡管旋進旋渦流量計和渦街流量計都是屬于流體振動類流量計，但旋進旋渦流量計還有以下優點：
1、產生的旋渦信號比渦街流量計強，因此下限雷諾數更低。 測量氣體流量時， 下限流速可以低至（1.5～2）m/s。
2、因?yàn)榱髁坑?jì)產生的旋渦信號比渦街流量計強，受上游阻流件的影響比渦街流量計小，所以對上游直管段長度要求短得多。
3、儀表系數 K 比渦街流量計大 1～2 倍。
